Haldex 5
Haldex 5
Bei der Haldex 5 gibt es öfters Probleme mit der Pumpe.
Die Haldex 5 hat leider keinen Filter mehr und es bilden sich Ablagerungen die das Sieb der Pumpe zusetzen.
Es ist nur alle 3 Jahre ein Ölwechsel vorgesehen, dies ist zu wenig mit dem Ölwechsel sollte auf alle Fälle die Pumpe ausgebaut werden und das Sieb gereinigt werden.

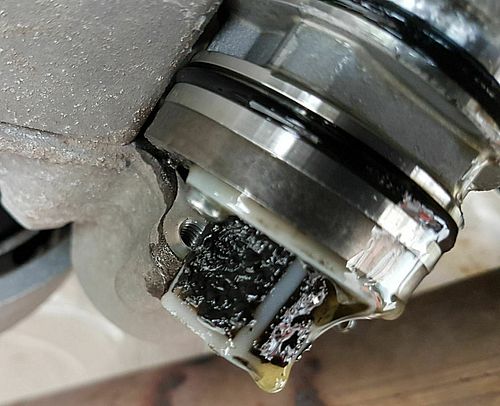

Sieb der Pumpe total zugesetzt Haldex ohne Funktion
Vom Fahrzeughersteller gibt es das Sieb nicht zu kaufen es wird z.B. von der Firma VAICO ein Kit angeboten V10-6662.

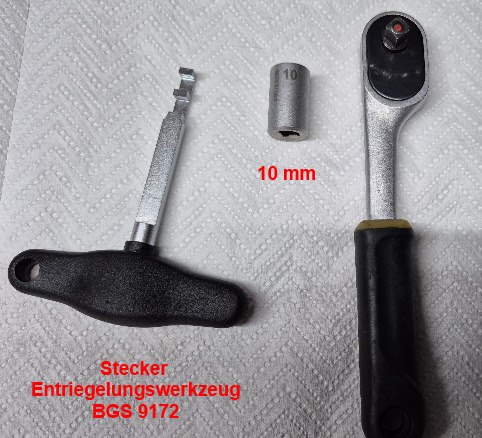

Werkzeug zum Ausbau der Pumpe

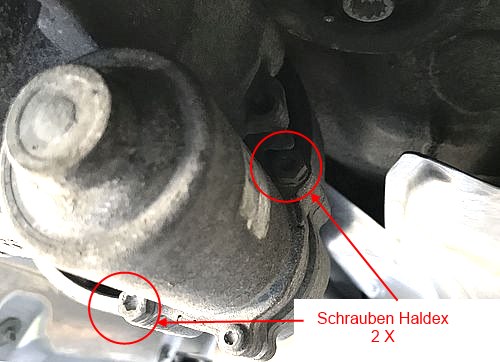

Schrauben der Pumpe mit 10 Nuss lösen.
Achtung es kann noch etwas Öl auslaufen.

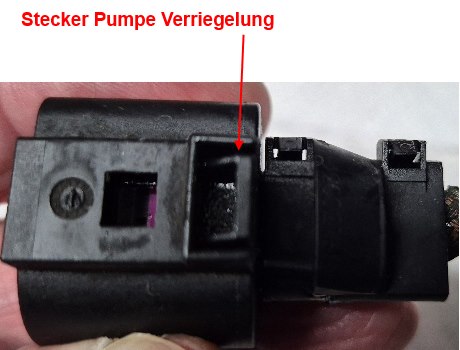

Stecker der Haldexpumpe
Stecker mit dem Werkzeug entriegeln es ist sehr sinnvoll das Werkzeug zu nutzen.
Es entriegelt den Stecker beim abziehen des Steckers.

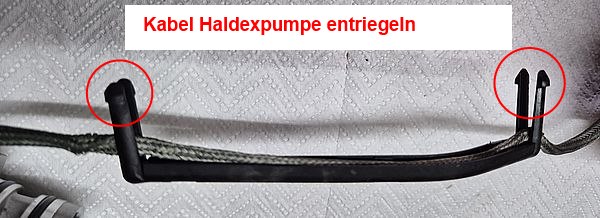

Kabel der Pumpe an zwei Stellen lösen.
Jetzt kann das Kabel über die Haldex auf die andere Seite gelegt werden und die Pumpe aus der Haldex genommen werden.
Haldex Pumpe ausgebaut.
Fehlersuche Fehlercode:
131599 – Allradkupplung – U0114 00 [009] – Keine Kommunikation (meist ECU-Fehler)
131599 – Steuermodul für Allradkupplung – C1113 07 zeitweilig aussetzend (typisch ECU-Fehler)
16670 – Allradantrieb – C1113 07 [008] – Mechanischer Fehler (typischer Pumpenfehler oder/und Verteilergetriebe)
16671 – Pumpe für Haldex-Kupplung – C1112 04 [008] Interner Systemfehler (Pumpe defekt und ECU Reparatur)
16671 – Haldex-Kupplungspumpe defekt – C1112 04 passiv/sporadisch (defekte Pumpe und ggf. ECU Reparatur)
16668 – Pumpe für Haldex-Kupplung C1112 07 [008] – Mech. Fehler sporadisch (Pumpenfehler)
16666 – Pumpe für Haldex-Kupplung C1112 13 [008] – Unterbrechung (typisch Pumpenfehler)
C111307 – Mechanische Fehlfunktion – passiv / sporadisch (normalerweise blockierte Pumpe, reinigen und neu lernen oder Verteilergetriebe)
Bei dem Fehler 16671 – Haldex-Kupplungspumpe defekt – C1112 04 passiv/sporadisch (defekte Pumpe und ggf. ECU Reparatur) muss immer die Pumpe ersetzt werden.
Auf Dauer hilft nur die Pumpe zu ersetzen.

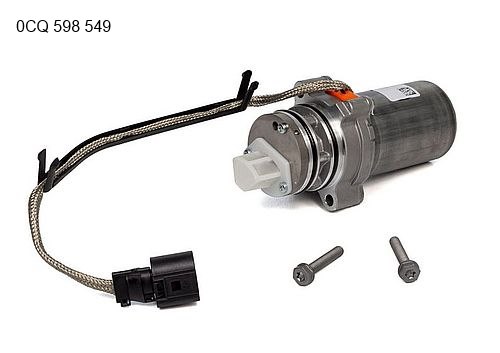

Es ist wichtig eine original Pumpe zu verwenden, denn oft lassen sich andere Pumpen aus dem Zubehör nicht anlernen.
Es tritt dann praktisch der gleiche Fehler auf der auch in einer TPI 2047222/1 beschrieben ist "Hardwarebedingte Abweichung an der Pumpe für Haldex-Kupplung."
So sieht ein typischer Fehlereintrag aus.
Adresse 22: Allrad (J492) Labeldatei:| DRV\0CQ-907-554-V1.clb
Teilenummer SW: 0CQ 907 554 C HW: 0CQ 525 130
Bauteil: Haldex4Motion H52 7755
Seriennummer: HA1-00027.09.16 Datenstand-Nummer: v1260x015G0 0000
Codierung: 0001
Betriebsnr.: WSC 00000 000 00000
ASAM Datensatz: EV_AllWheelContrHA1VW37X 002015
ROD: EV_AllWheelContrHA1VW37X_002_VW36.rod
VCID: 45D6A5643529CA222CD-8010
1 Fehler gefunden:
16671 - Pumpe für Haldex-Kupplung
C1112 04 [00001000] - defekt
[Pump Motor - mechanisch defekt (mechanisch festgefahren)]
Sporadisch - bestätigt - geprüft seit letzter Löschung
Umgebungsbedingungen:
Fehlerpriorität: 1
Fehlerhäufigkeit: 1
Verlernzähler: 224
Kilometerstand: 78995 km
Datum: 2025.01.15
Zeit: 12:21:20
Bei diesem Fehler blinkt bei starker Beschleunigung auch die ESP Leuchte.
Weitere Infos siehe Link:
Hinweis:
Diese Seite dient zur Information.
Sie ist keine Arbeitsanleitung für Laien.
Unsachgemäße Arbeiten können zu Schäden führen
