Bremse S3 8V hinten

Bremsscheiben und Beläge hinten tauschen.



Technische Daten

PRNR : 1KY oder 1KJ

Bremssattel ATE 42 mm Kolbendurchmesser

Bremsscheibe 310 mm

Dicke neu 22 mm

Verschleißgrenze 20 mm

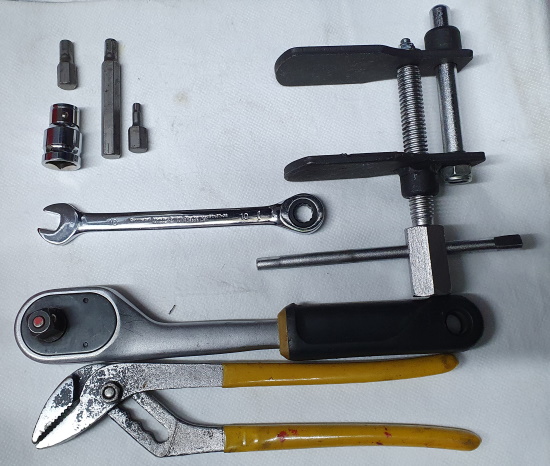

Werkzeug:


- Inbus 7 mm
- Torx T30
- Ratsche 1/2 Zoll Antrieb
- Zange
- Bremskolbenrücksetzer
- Ratschenringschlüssel 10 mm (für Inbus Bit)



Reihenfolge der Arbeiten.

Hinweis: Der Sattelhalter braucht nicht abgebaut werden.

- Fahrzeug anheben und mit Böcken sichern oder Hebebühne nutzen
- Handbremse lösen
- Mit Diagnosegerät Bremskolben in Wartungsstellung zurück fahren
- Rad abbauen
- Staubschutzkappe abnehmen
- Führungsbolzen mit Inbus 7 mm heraus drehen (35 Nm)
- Haltefeder abbauen
- Bremssattel abnehmen
- Bremsbeläge heraus nehmen
- Befestigungsschraube Bremsscheibe lösen (12 Nm)
- Bremsscheibe abnehmen
- Nabe entrosten
- Kolben zurückdrücken (auf den Bremsflüssigsstand achten)
- neue Bremsscheibe mit Befestigungsschraube 12 Nm festschrauben
- Bremsbeläge einsetzen (der Belag mit der Feder kommt auf die Kolbenseite)
- Bremssattel mit den Führungsbolzen festschrauben (35 Nm)
- Halterfeder einsetzen
- ein paar Mal die Bremse treten


Zweite Seite gleicher Ablauf!

- Mit Diagnosegerät den Bremskolben wieder in die richtige Stellung fahren
- Räder montieren (120 Nm)






- Adresswort 03

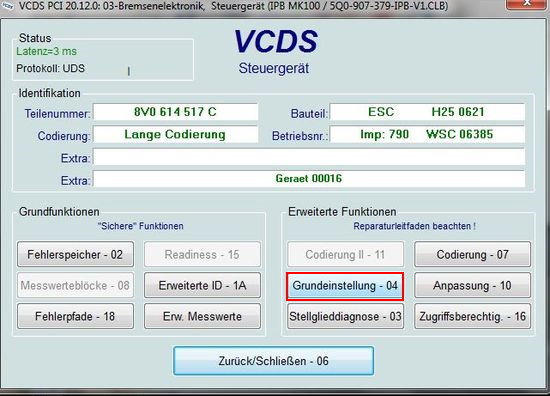

- Grundeinstellung

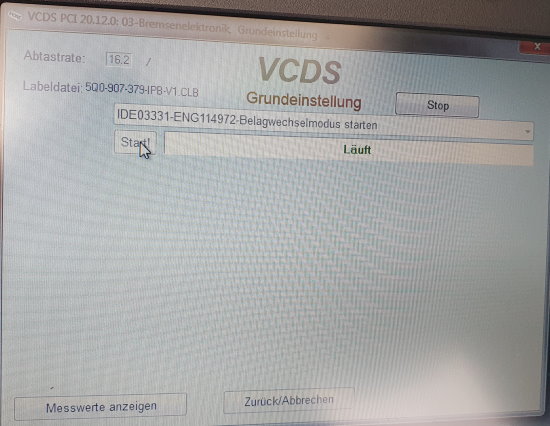

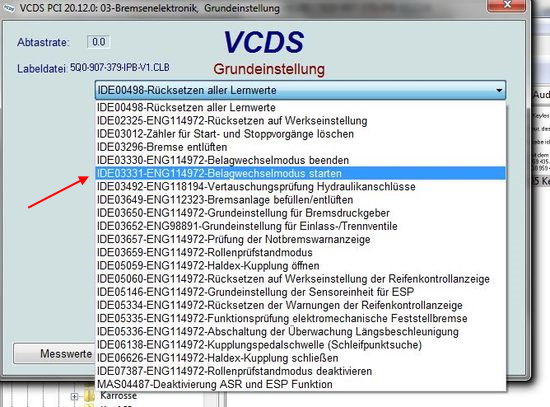

- Belagwechselmodus starten auswählen




- Belagwechselmodus starten

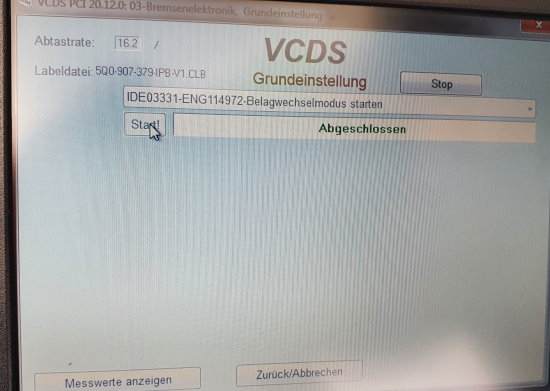

- Wenn Abgeschlossen auf Stop klicken
- Zündung ausschalten

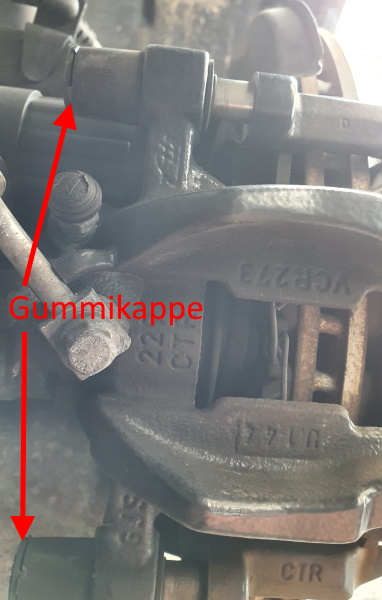

- Staubschutzkappe oben

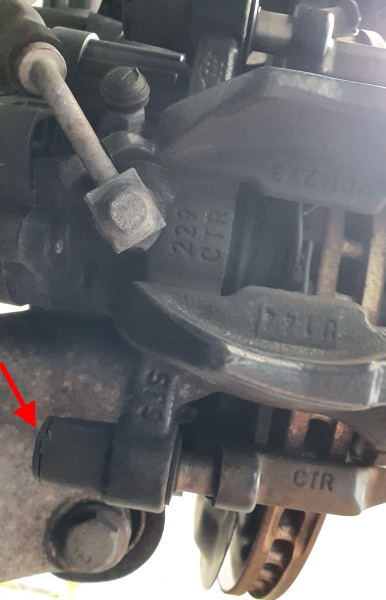

- Staubschutzkappe unten

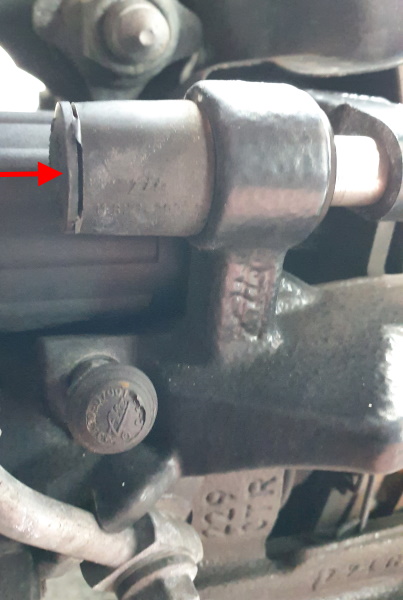

- Staubschutzkappen abnehmen
- Führungsbolzen heraus drehen (Inbus 7 mm)

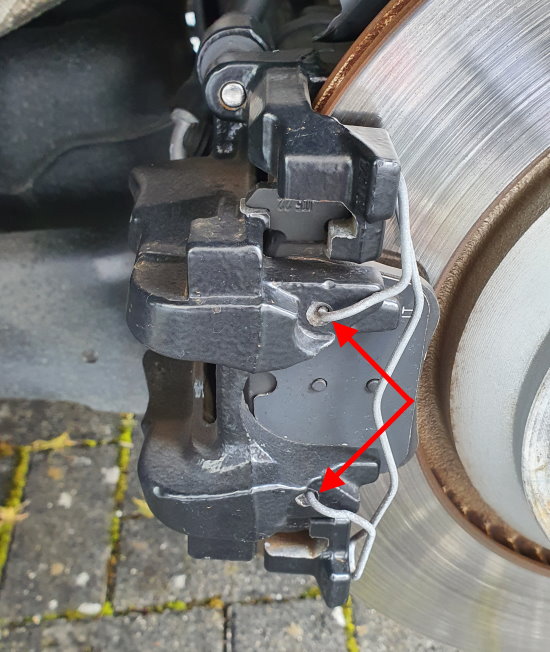

- Haltefeder abnehmen
- Sattel abnehmen
- Beläge heraus nehmen
- Befestigungsschraube Bremsscheibe heraus drehen

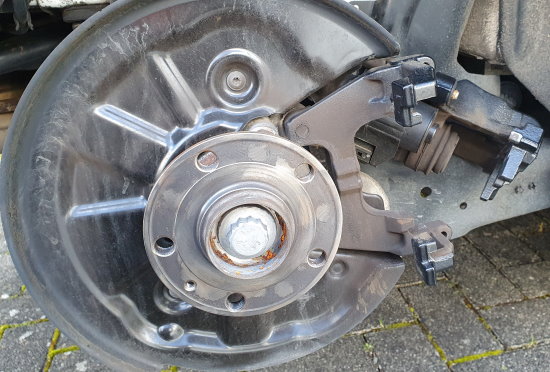

- Bremsscheibe abnehmen

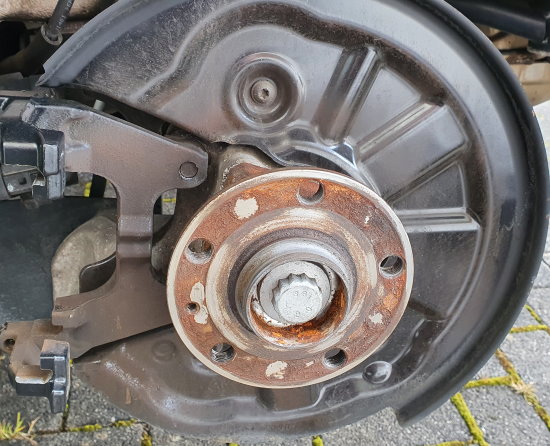

- Nabe entrosten
- Bremskolben zurück drücken




- neue Bremsscheiben einsetzen und festschrauben (12 Nm)
- neue Bremsbeläge einsetzen (Achtung: der Belag mit der Feder kommt auf die Kolbenseite)
- Bremssattel mit Führungsbolzen festschrauben (35 Nm)
- Staubschutzkappe aufsetzen

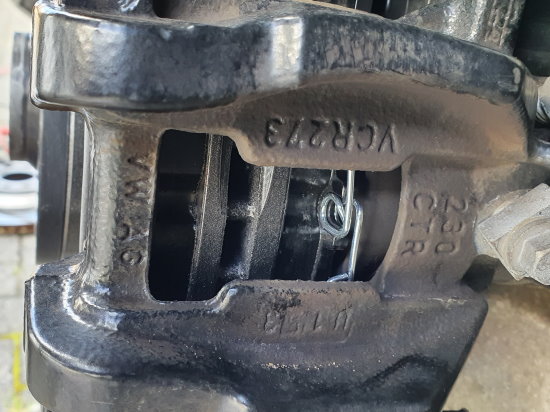

- Belag mit Feder auf Kolbenseite

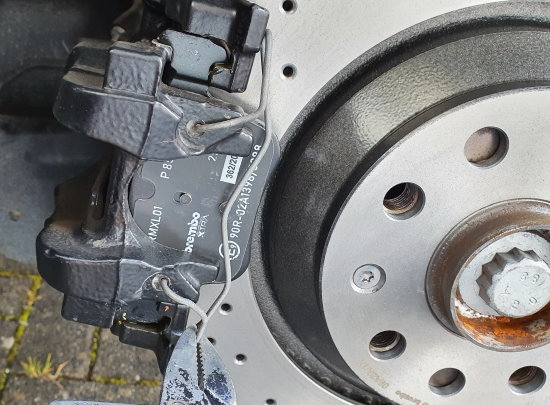

- Haltefeder einsetzen
- Rad montieren (120 Nm)
- Nach Abschluss der Arbeiten ein paar Mal die Bremse treten

- Adresswort 03
- Grundeinstellung 04 wählen

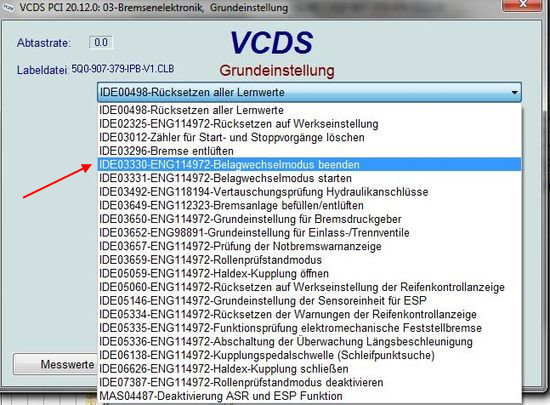

- Belagwechselmodus beenden





Hinweis:
Diese Seite dient zur Information.
Sie ist keine Arbeitsanleitung für Laien.
Unsachgemäße Arbeiten können zu Schäden führen
