Smartphone Interface

Smartphone Interface nachrüsten.

Ausgangslage Phonebox  mit USB CHARGE ONLY/AUX (PRNR: UE4) vorhanden.



Werkzeug:



- Montagekeile
- Ausziehwerkzeug MMI
- Nuss 8 mm mit Ratsche



Folgende Arbeiten müssen erledigt werden um ein Smartphone Interface nachzurüsten.

- Schaltsack ausbauen
- Mittelkonsole ausbauen
- Alte USB Schnittstelle ausbauen
- Kabel umpinnen
- Kabel vom neuen Smartphone Interface zum MMI verlegen
- Kabel zum Sicherungskasten SC 16 verlegen

Smartphone Interface im STG 5F codieren und Anpasskanäle setzen

Außerdem müssen im MMI noch folgende Freischaltcodes frei geschaltet werden.
00030000  AMI
00060800 Apple CarPlay
00060900 Google Android Auto

Material:



Inhalt Nachrüstsatz 8V0051472

- Interface
- Stecker Anschluss Interface
- Kabel für Anschluss Sicherung SC16
- Anschlusskabel USB
- Freischaltdokument



Einbau:

Schaltsack ausbauen

Mittelkonsole ausbauen mit Montagekeil nach oben hebeln

Altes Interface Klammern zusammen drücken und aus der Phonebox nehmen

Stecker entriegeln und abziehen

Kabel aus dem Stecker auspinnen und in den neuen Stecker (T6cc) einpinnen

Stecker T6cc

T6cc/PIN 1    rot/schwarz --> Sicherung SC16 Plus Klemme 30a
T6cc/PIN 2    braun --> Masse Klemme 31
T6cc/PIN 3    gelb/grün -->MMI Stecker (grün) T12y/3
T6cc/PIN 4    gelb   --> MMI Stecker (grün) T12y/2 NF-Rechts
T6cc/PIN 5    grau  --> MMI Stecker (grün) T12y/1 NF- Masse
T6cc/PIN 6    grün --> MMI Stecker (grün) T12y/7 NF-Links



- USB Kabel einstecken (Stecker grün)


- Interface in die Phonebox stecken
- USB Anschlusskabel zum Handschuhfach verlegen
- MMI im Handschuhfach mit Werkzeug heraus ziehen

- USB Anschlusskabel an gelbe Steckverbindung einstecken.

- Anschlusskabel Klemme 30 zur Sicherung 16 verlegen und verbinden

Wenn der Steckplatz 16 am Sicherungshalter C belegt ist, die vorhandene Leitung 1 am Steckplatz 16 auspinnen.
Und in das Buchsengehäuse 3 in Kammer 1 einpinnen.
Crimpanschluss Leitung 2 im Sicherungshalter C Steckplatz 16 einpinnen.
Buchsengehäuse und Stiftgehäuse zusammenstecken.



Wer den Sicherungskasten nicht ausbauen will Alternative:
- Adapter (Stromdieb)  Sicherung verwendet
- Sicherung SC16 ziehen und in den Adapter stecken
- Adapter in den Steckplatz 16 stecken
- Kabel PIN 1 Smartphone Interface mit dem Adapter verbinden


Jetzt muss noch alles freigeschaltet und Codiert werden.

Adresswort 5F
Codierung

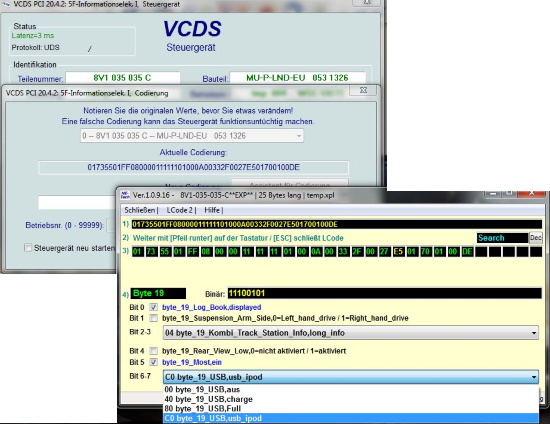

Byte 19 Bit 6-7 auf USB,usb_ipod setzen und speichern

Adresswort 5F
Anpassung  APK ändern

Dann müssen noch die Freischaltcode für die Funktionen im MMI gesetzt werden.
00030000    AMI
00060800    AppleCarplay
00060900    Google Automotive Link



Alle Codierung werden bei dem Einbausatz durch das Freischaltdokument erledigt.
Bei Audi hat die Freischaltung 60,69 € gekostet.

Es gibt natürlich auch die Möglichkeit mit entsprechender Diagnosesoftware und Wissen dies selbst zu erledigen.



Ein offenes Wort im Netz wird so etwas oft für viel Geld angeboten, das sollte man auf keine Fälle in Anspruch nehmen.

Mit ein wenig Googlen ist man in der Lage das selbst zu erledigen.
Aber dazu muss man wissen, wenn die Funktionen ohne Freischaltdokument freigeschaltet werden dann ist die Änderung nicht vom SoftwareVersionManagment des Herstellers erfasst.
Wird z.B. ein Update gemacht da ist die Änderung wieder weg.



Hinweis:
Diese Seite dient zur Information.
Sie ist keine Arbeitsanleitung für Laien.
Unsachgemäße Arbeiten können zu Schäden führen
