Innenraumüberwachung

Innenraumüberwachung Audi TTR

Fehler:

Die Innenraumüberwachung geht während der Fahrt los.
Bei der Fehlersuche bin ich wie folgt vorgegangen.

Fehlerspeicher ZV Adresswort 35 ausgelesen.



Fehlercode Erklärung
01616 Signalleitung zur Innenraumüberwachung Kurzschluß n. Plus Unterbrechung/Kurzschluß n. Masse

36-10 - Open Circuit - Intermittent

01617 Bitte Fehlersp. d. Innenraumüberwach. ausl.

35-10 - - - Intermittent

Fehlerspeicher Innenraumüberwachung Adresswort 45 ausgelesen.

Fehlercode Erklärung
65535 Steuergerät defekt Empfangsmodul 1 für Innenraumüberwachung -G3031) defekt

Sende-/ Empfangsmoduls 1 für Innenraumüberwachung -G303 austauschen.



Einbauort DWA Sensor

Das Sende-/ Empfangsmodul -G303 befindet sich zwischen den Vordersitzen in der Mittelkonsole unter der Griffmulde vom Handbremshebel.

Ausbau:
Den Deckel unter dem Handbremshebel abnehmen.
Es ist mit 3 Schrauben befestigt. Alle Schrauben lösen.
Modul herausnehmen und Kabel abziehen.

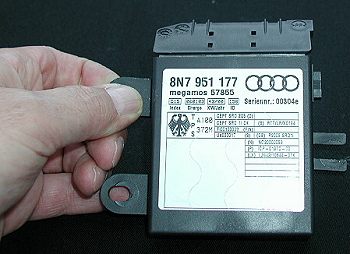

DWA Sensor

Sende-/ Empfangsmodul Audi TTR

DWA Sensor Platine

Instandsetzen lässt es sich wohl nicht.

Platine Rückseite

Hier die Rückseite der Platine.
Man sieht deutlich die Antennen.
